Характеристики:
Страна
Тайвань (Китай)
Артикул товара
IDC2-16
Код
090-158
Количество контактов
16
Шаг, мм
2
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

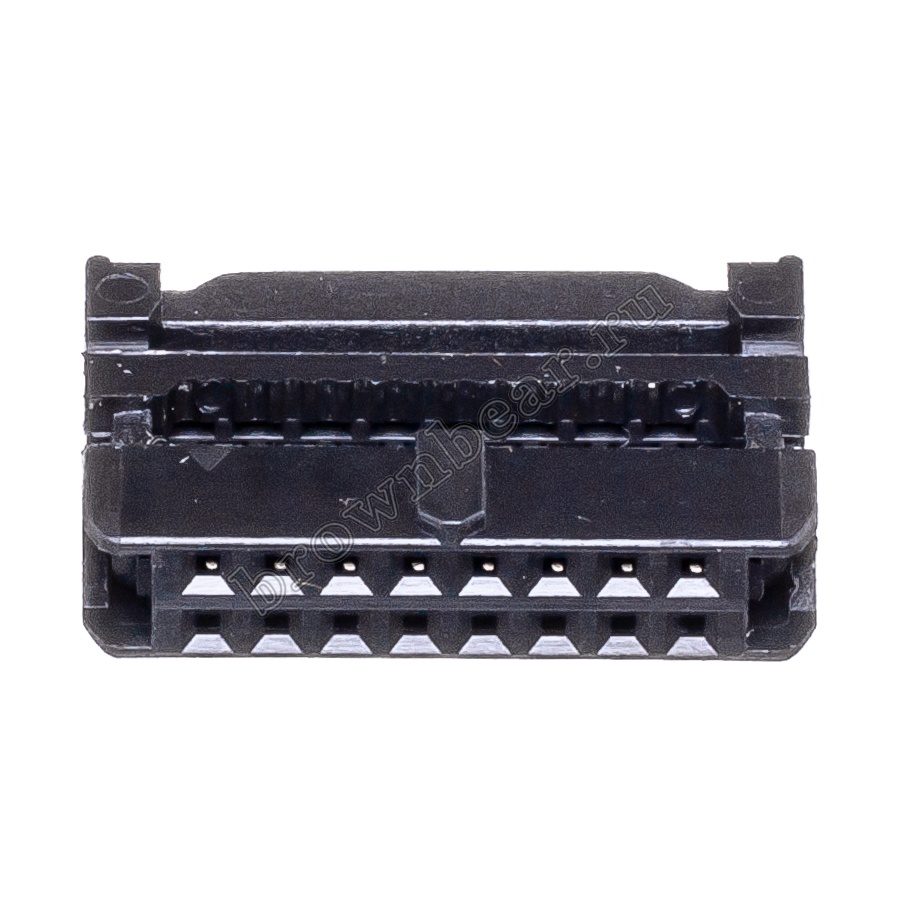

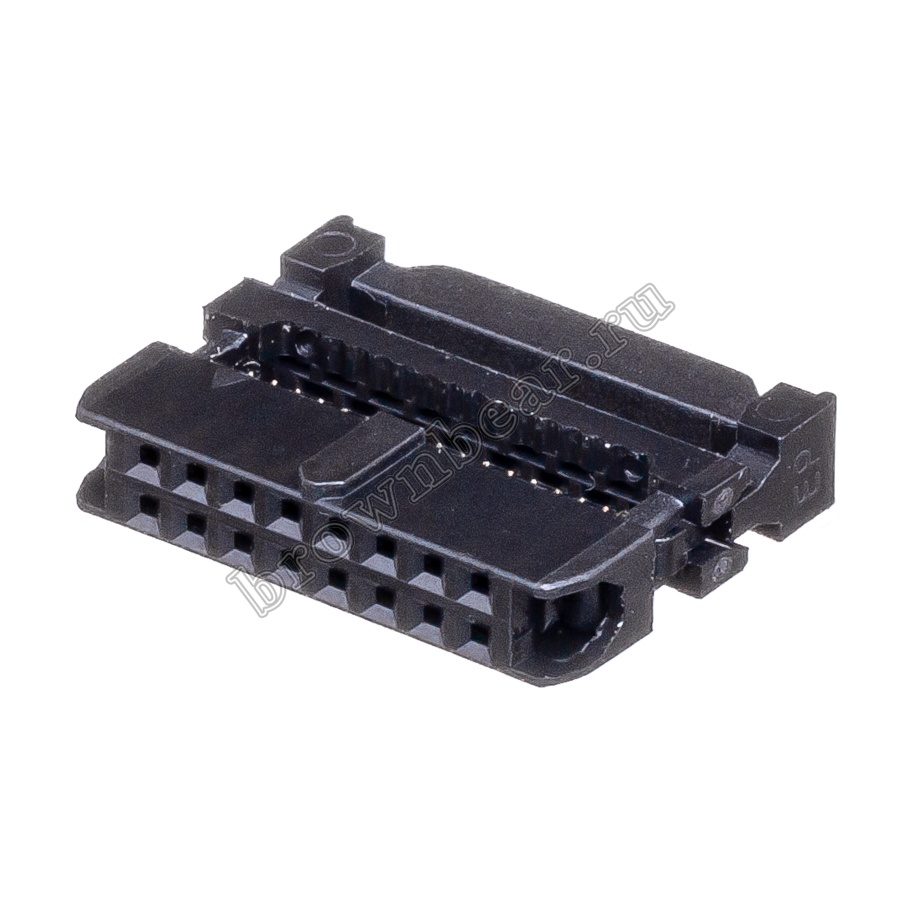

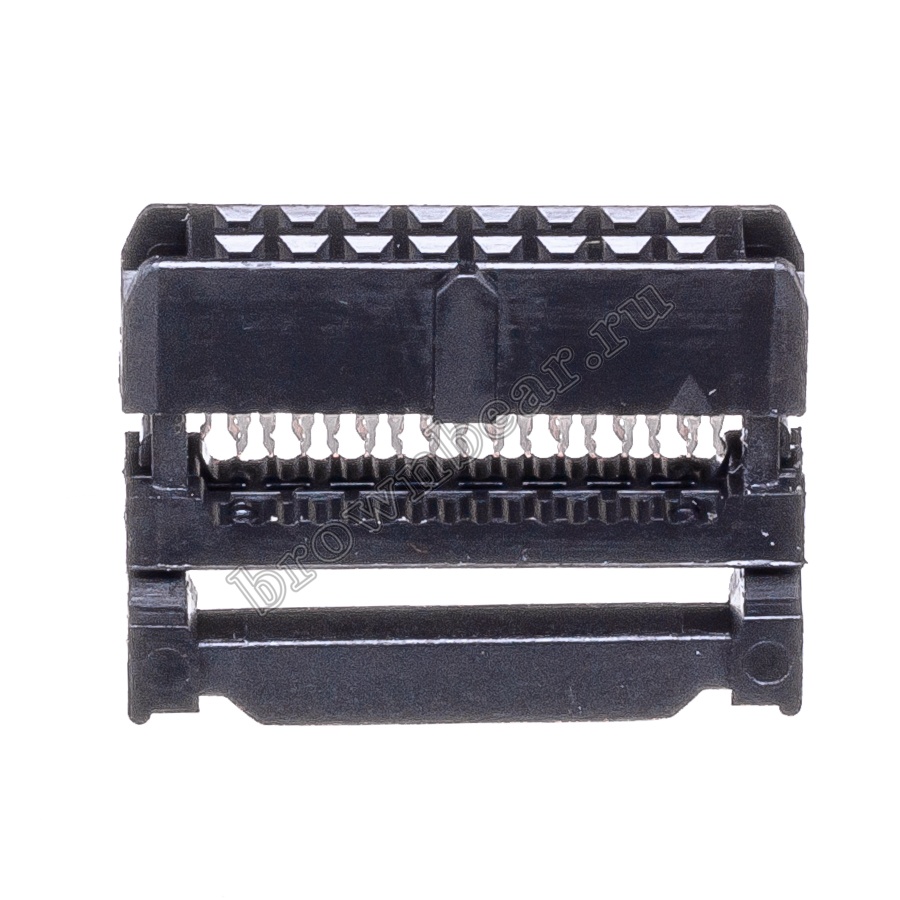

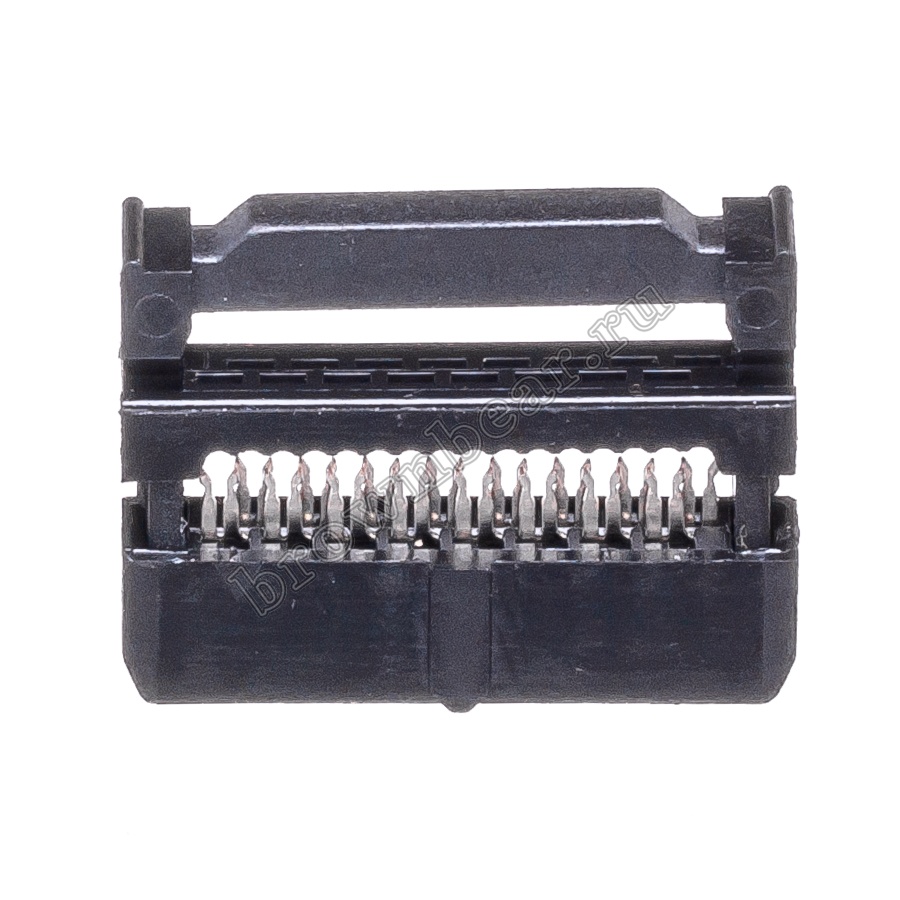

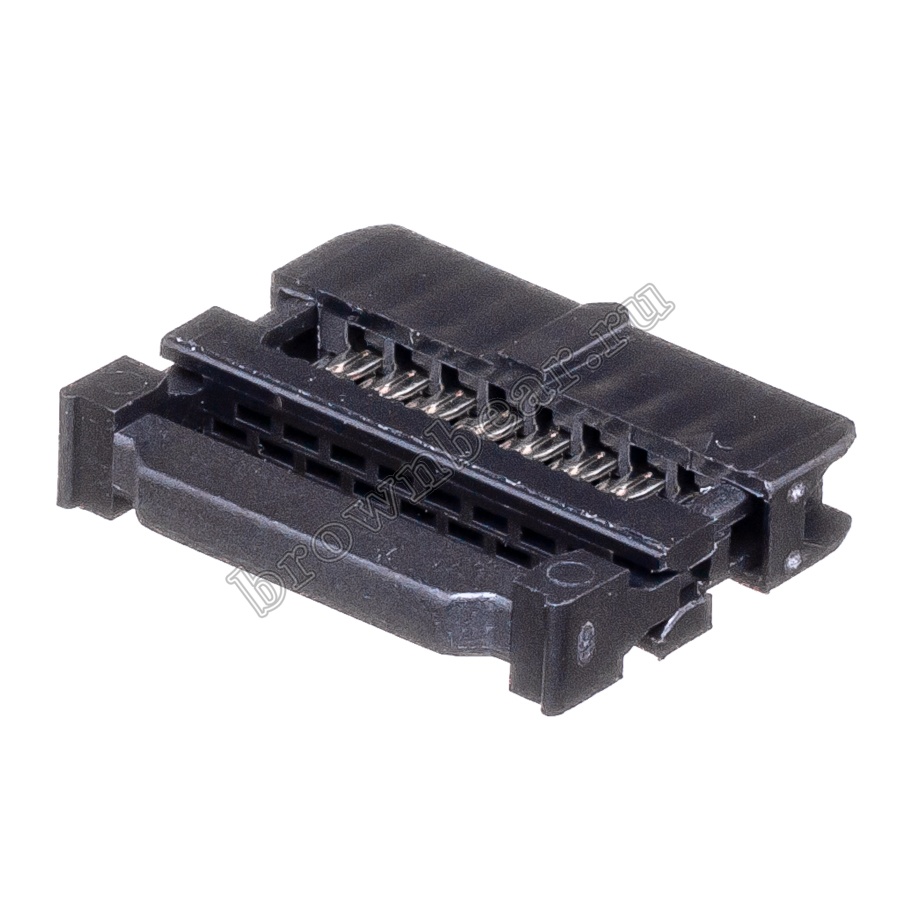

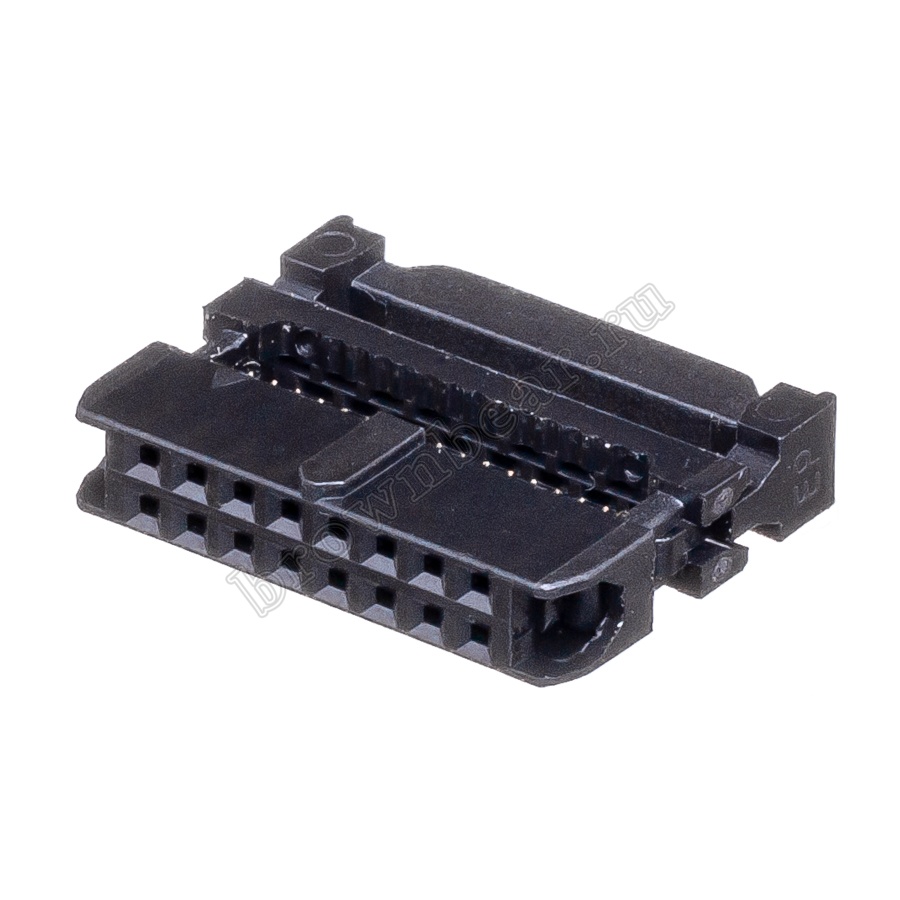

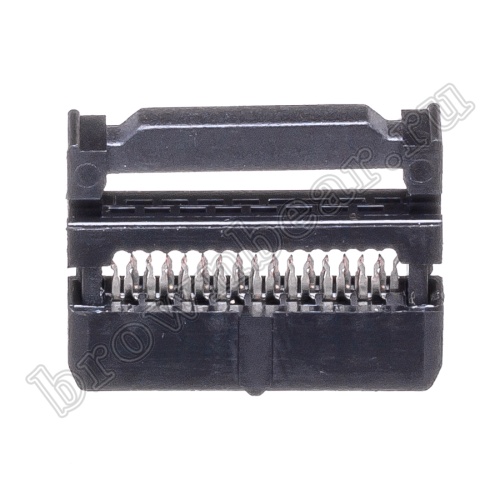

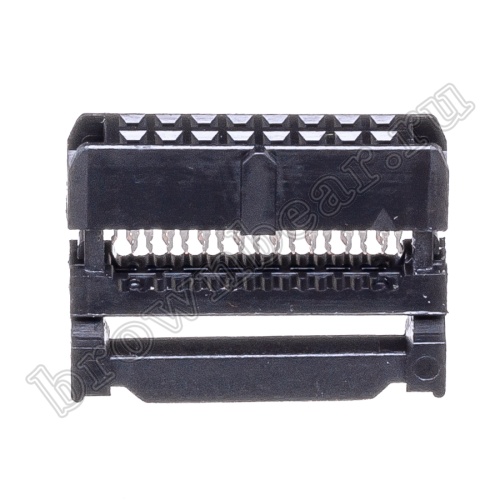

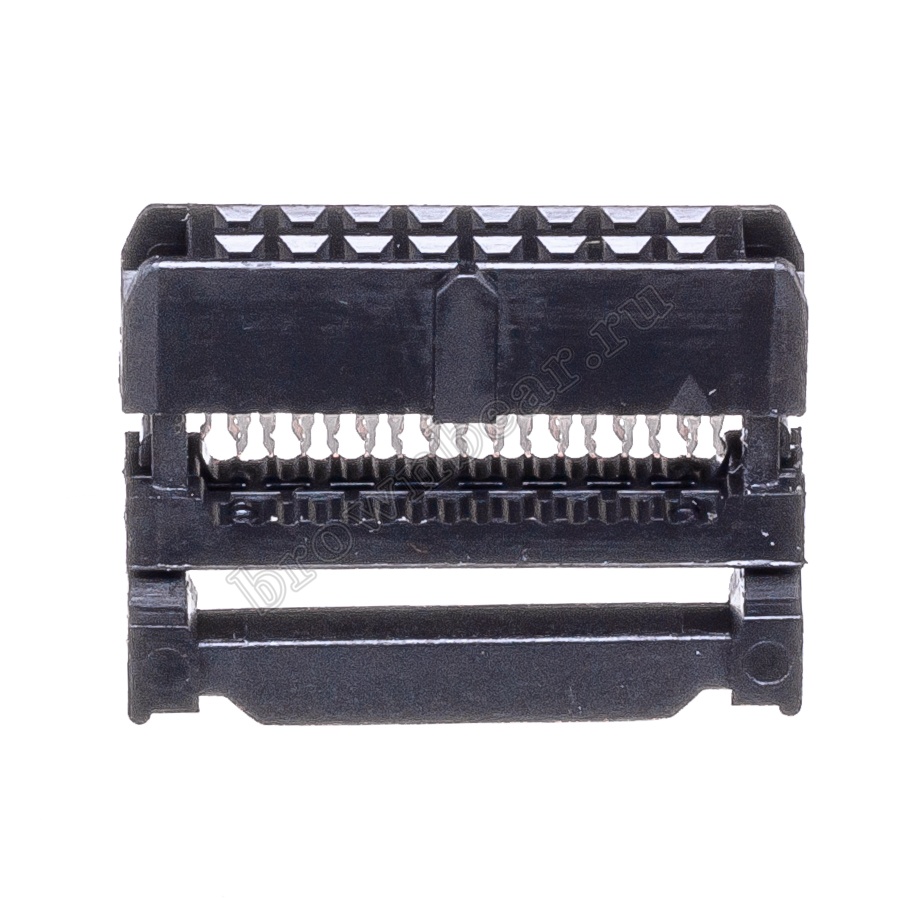

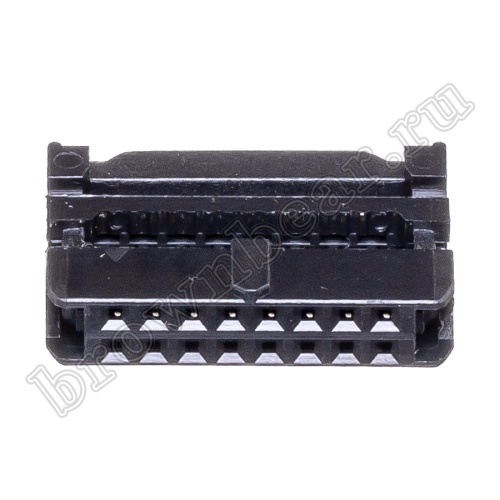

Разъём IDC на шлейф, розетка 16 контактов с шагом 2.00мм. В комплекте поставляется защёлка для дополнительной фиксации плоского кабеля в разъёме.

Описание товара

Многоконтактные разъёмы IDC используются для внутриблочных соединений, в бытовых и промышленных устройствах низкого напряжения, устанавливаются на шлейф с сечением 24-30 AWG, с шагом 0.635мм,1.0мм, 1.27мм и 2.54мм, с числом проводников от 6 до 80. При зажиме шлейфа между контактами разъёма и планкой, ножи контактов прорезают изоляцию проводника, тем самым создавая надёжное соединение. Такой монтаж не требует предварительного снятия изоляции, что значительно экономит время. Для промышленного монтажа разъёмов IDC рекомендуется использовать специальный инструмент.

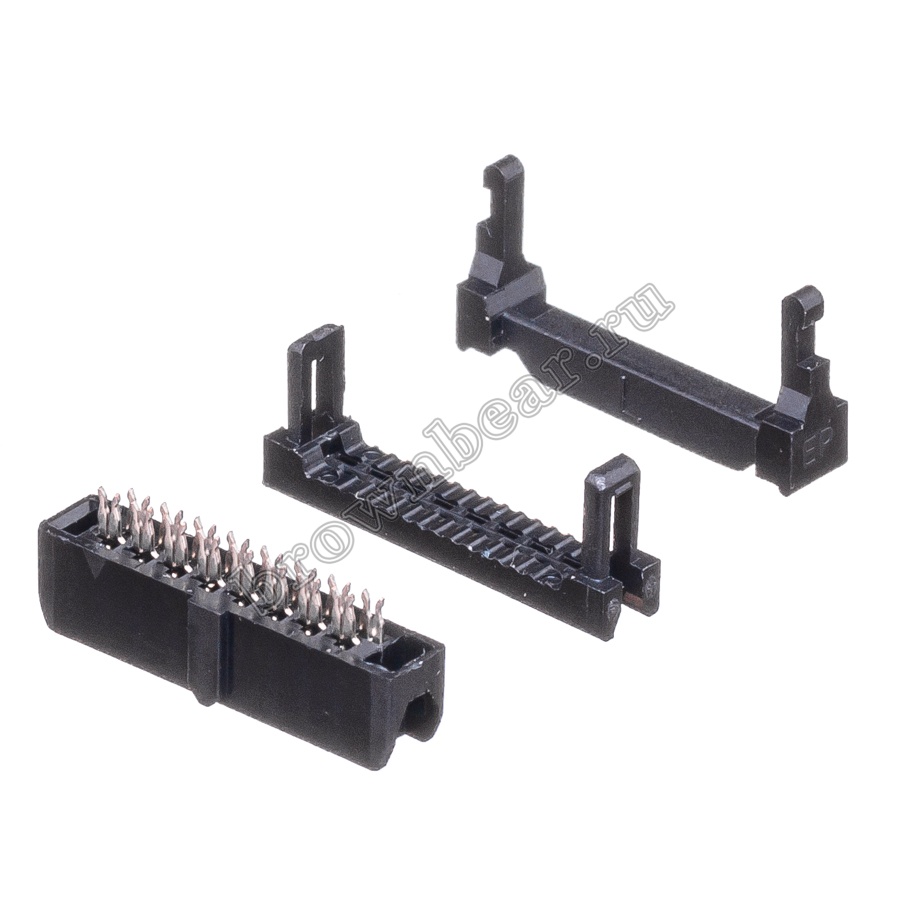

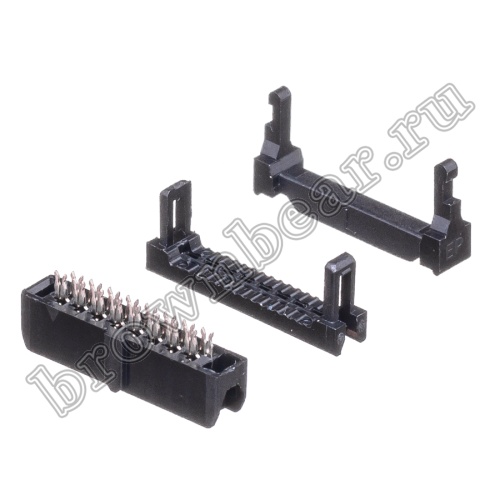

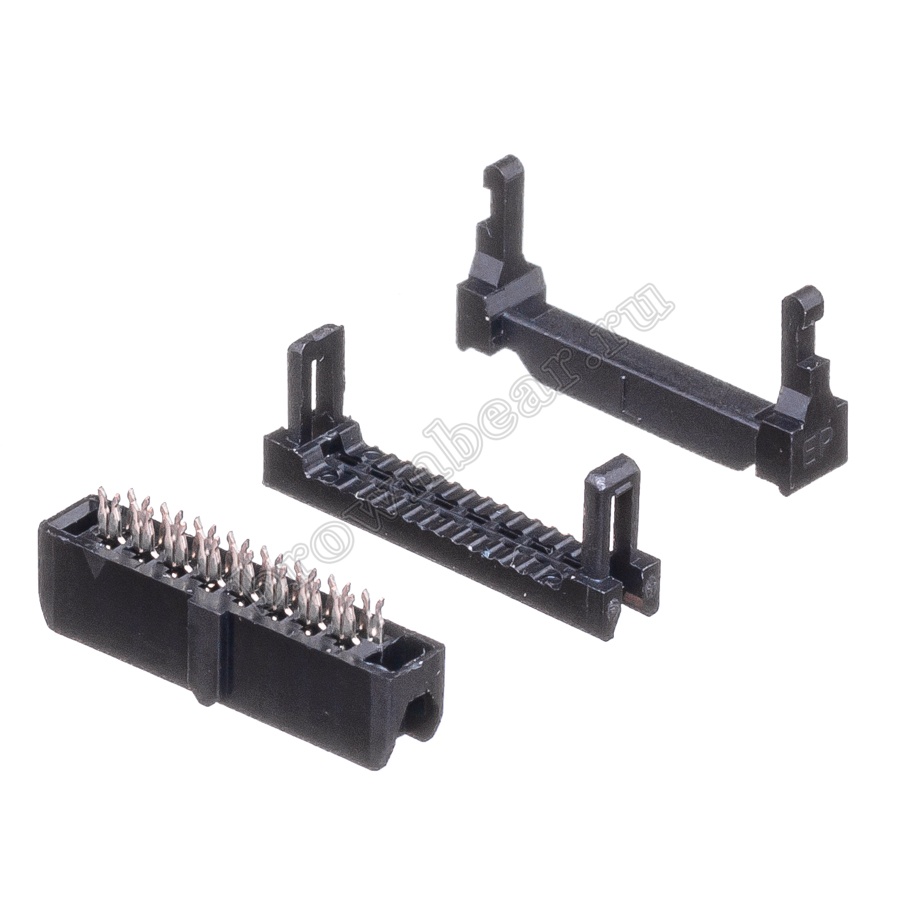

Ответные части к разъёму IDC для установки на плату - вилки BH с шагом 1.27, 2.0, 2.54 и числом контактов от 10 до 80, а также вилки на плату SCM - аналог разъёмов BH, с защёлками по бокам для фиксации с разъёмом IDC.

Характеристики

Страна Тайвань (Китай)
Артикул товара IDC2-16
Код 090-158
Разъём IDC
Тип контактов розетка
Установка на кабель
Тип используемого кабеля шлейф
Количество контактов 16
Шаг, мм 2
Способ монтажа зажим
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 0.5
Предельное напряжение, В 300 в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.03
Допустимые температуры от -40 до 70 °C
Вес, кг 0.001452
Артикулы изделия IDC2-16f DS1017-16 L-KLS1-204B-16

Схема изделия

Размер   A  B
  мм  21.2 14

Файлы

qvdtswyb5lxz8timfpabtuhp0leouvuf.png Схема изделия, 4.49 КБ
