Характеристики:
Страна
Китай
Артикул товара
IDC2-20/2
Код
090-176
Шаг, мм
2
Материал контактов
медь
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0
Способ монтажа
зажим

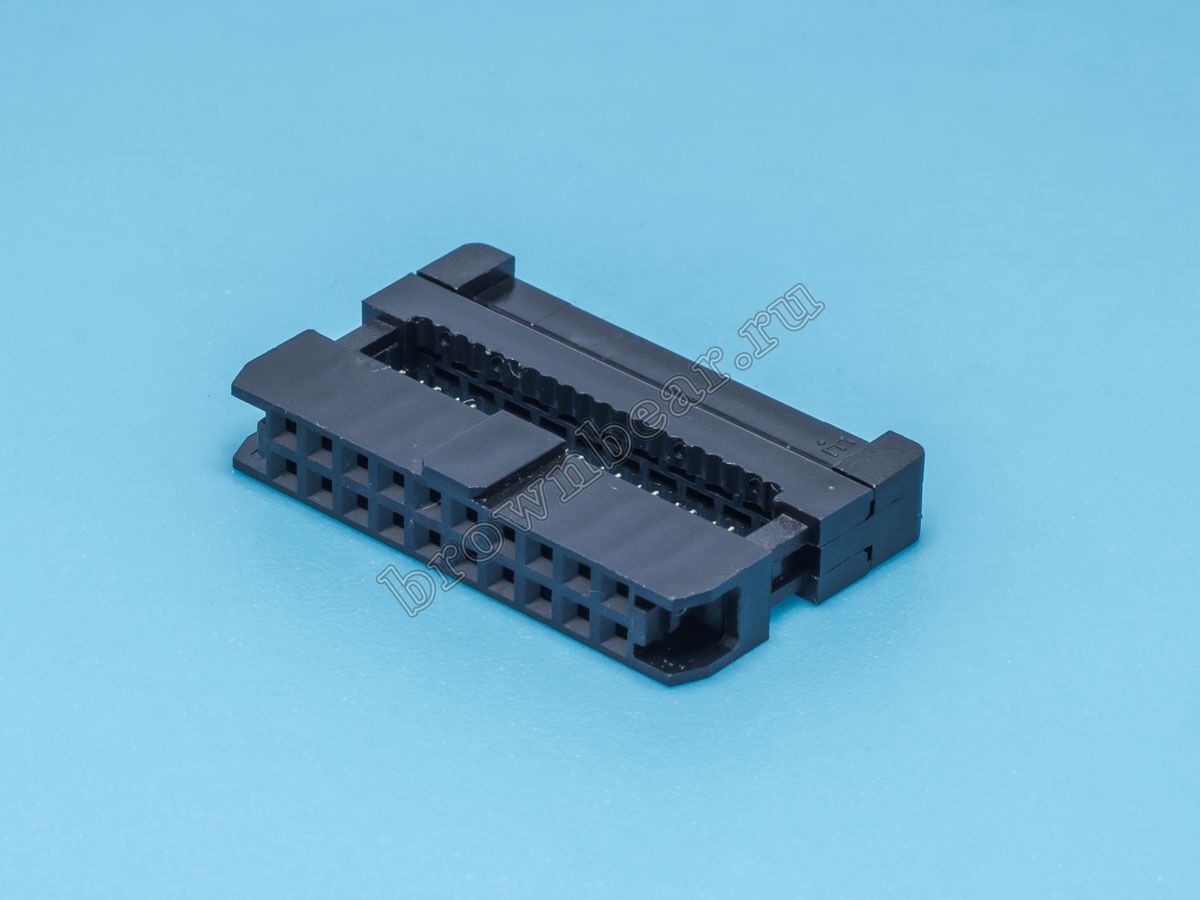

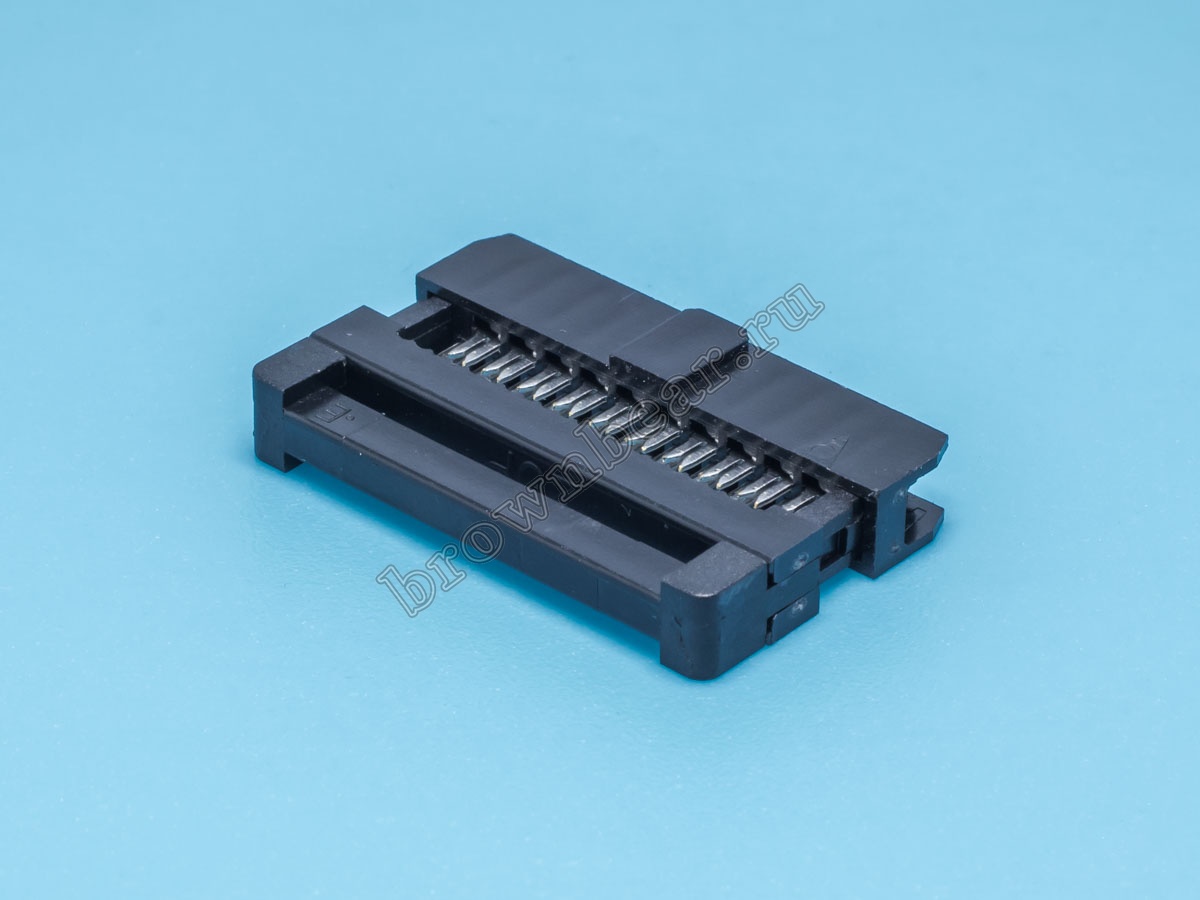

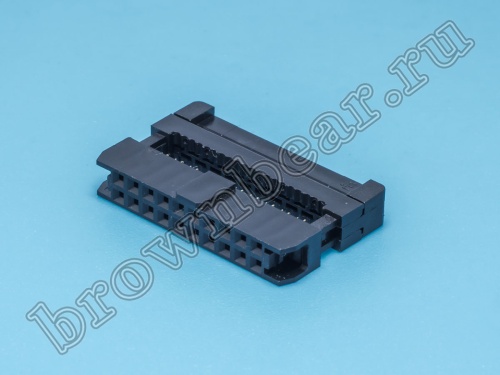

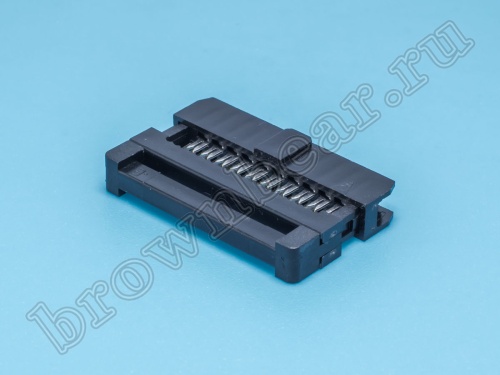

Разъём IDC на шлейф, гнездо 20 контактов с шагом 2 мм. В комплекте поставляется защёлка для дополнительной фиксации плоского кабеля в разъёме.

Описание товара

Многоконтактные разъёмы IDC используются для внутриблочных соединений, в бытовых и промышленных устройствах низкого напряжения, устанавливаются на шлейф с сечением 24-30 AWG, с шагом 0.635мм,1.0мм, 1.27мм и 2.54мм, с числом проводников от 6 до 80. При зажиме шлейфа между контактами разъёма и планкой, ножи контактов прорезают изоляцию проводника, тем самым создавая надёжное соединение. Такой монтаж не требует предварительного снятия изоляции, что значительно экономит время. Для промышленного монтажа разъёмов IDC рекомендуется использовать специальный инструмент.
Ответные части к разъёму IDC для установки на плату - вилки BH с шагом 1.27, 2.0, 2.54 и числом контактов от 10 до 80, а также вилки на плату SCM - аналог разъёмов BH, с защёлками по бокам для фиксации с разъёмом IDC.

Характеристики

Страна Китай
Артикул товара IDC2-20/2
Код 090-176
Разъём IDC
Тип контактов розетка
Установка на кабель
Тип используемого кабеля шлейф
Шаг, мм 2
Способ монтажа зажим
Материал контактов медь
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельное напряжение, В 100 в течение 1 мин.
Сопротивление изолятора (не менее МОм) 500
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -20 до 70 °C
Вес, кг 0.001749

Схема изделия

Файлы

IDC2- тип 2.jpg Схема изделия, 106.89 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
73 руб от 1 шт
70 руб от 100 шт
67 руб от 1000 шт
Нет в наличии. Запросить
