MS3102E-22-22P Разъём Amphenol серии MS, 4 контакта, вилка на блок, тип 22, резьбовой

Артикул: MS3102E-22-22P

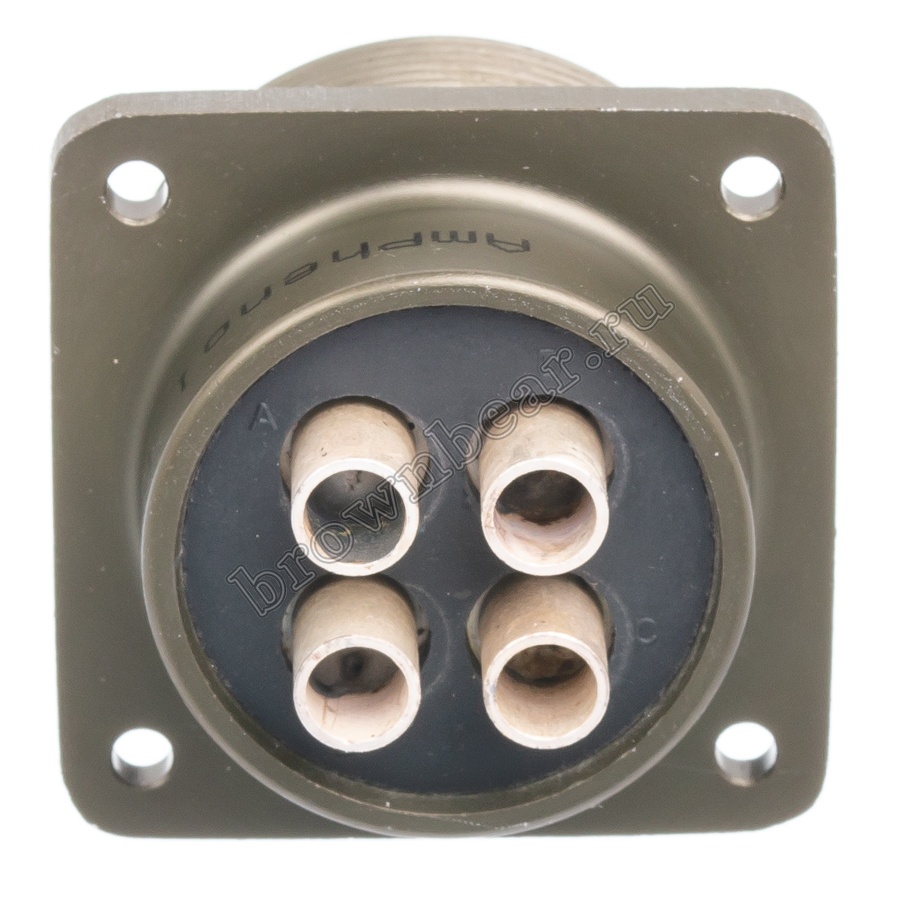

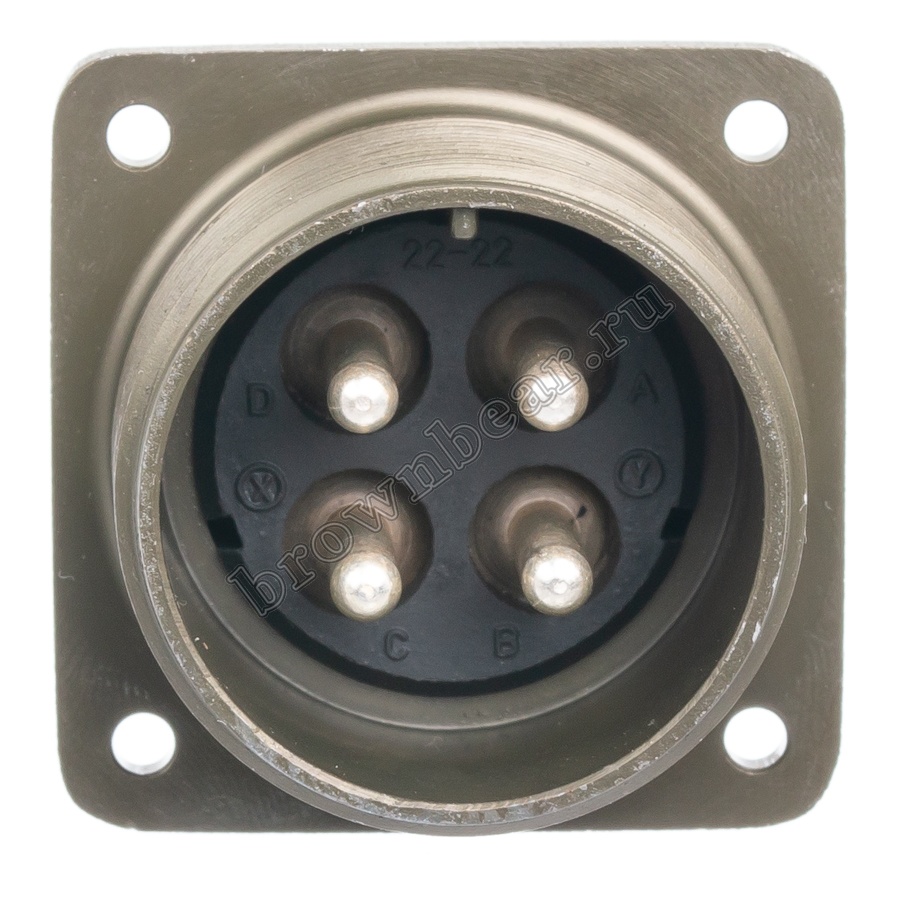

Разъём Amphenol серии MS, 4 контакта, вилка на блок, тип 22, резьбовой MS3102E-22-22P

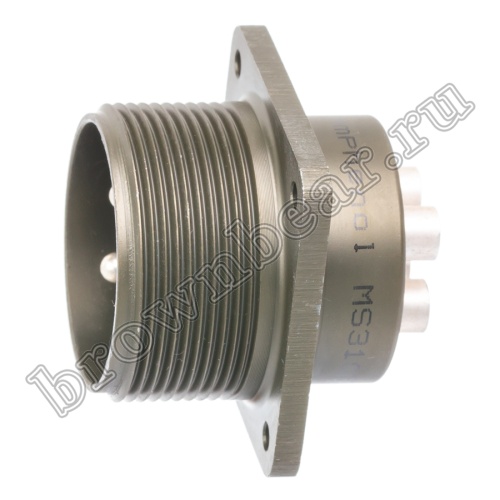

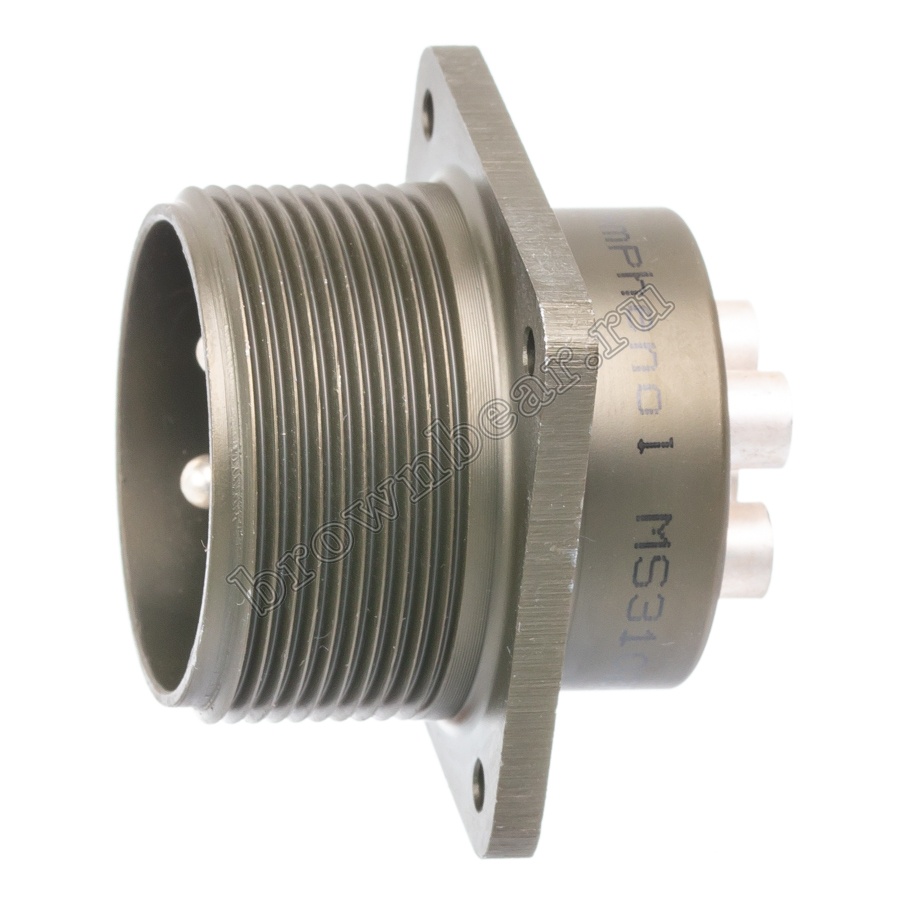

Разъём Amphenol серии MS, 4 контакта, вилка на блок, тип 22, резьбовой MS3102E-22-22P фото 2

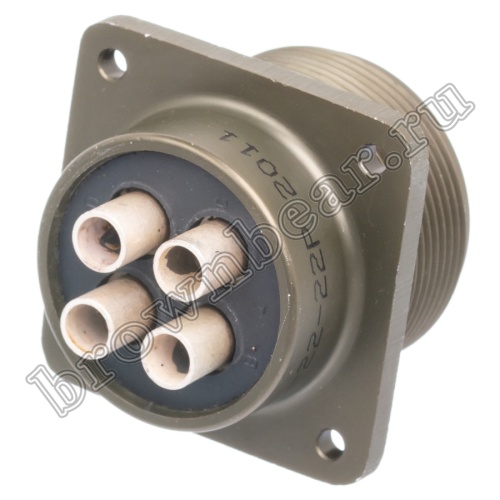

Разъём Amphenol серии MS, 4 контакта, вилка на блок, тип 22, резьбовой MS3102E-22-22P фото 3

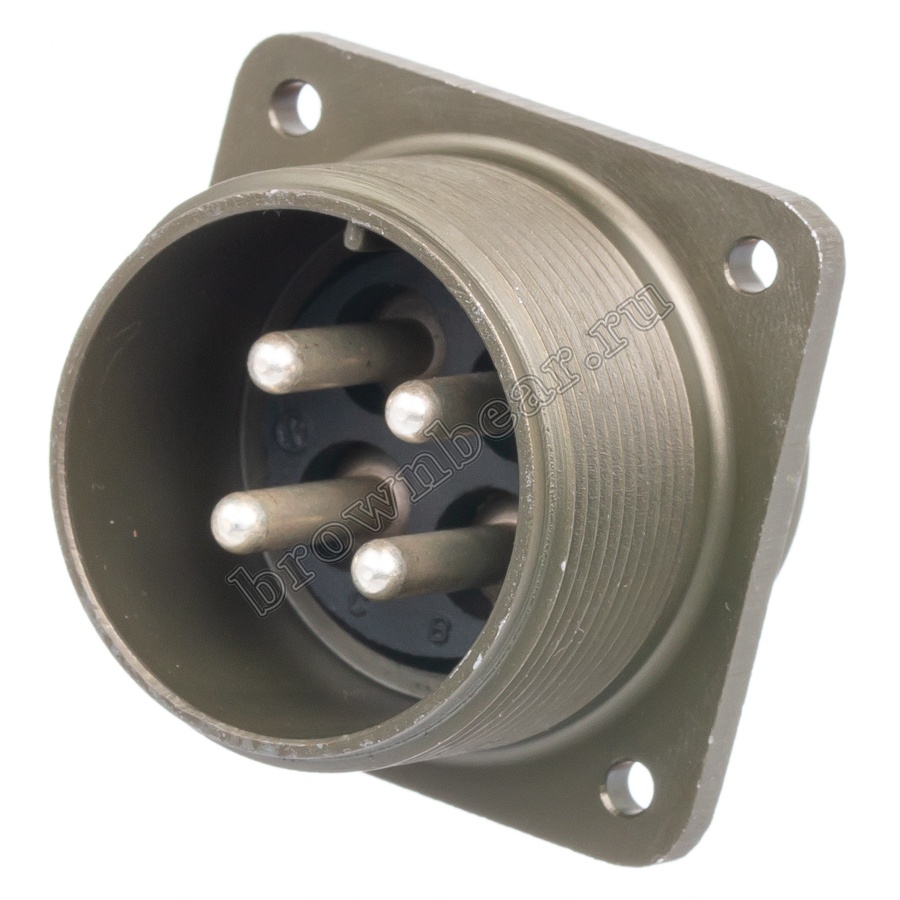

Разъём Amphenol серии MS, 4 контакта, вилка на блок, тип 22, резьбовой MS3102E-22-22P фото 4

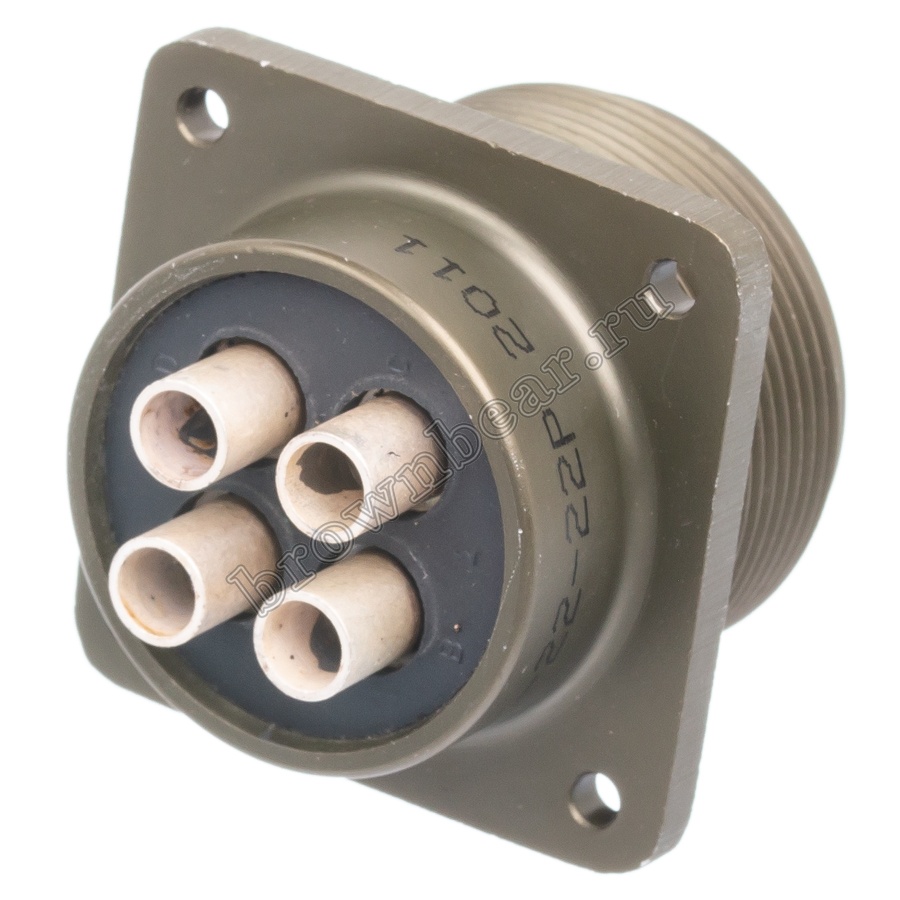

Разъём Amphenol серии MS, 4 контакта, вилка на блок, тип 22, резьбовой MS3102E-22-22P фото 5

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Артикул товара

MS3102E-22-22P

Код

295-223

Количество контактов

Материал контактов

латунь, покрытая серебром

Материал корпуса

цинковый сплав, покрытый никелем

Материал изолятора

неопрен UL94 V-0

Тип соединения

резьбовое

Промышленный резьбовой разъём Амфенол стандарта MIL-C-5015, 4 контакта, вилка для монтажа на блок.

Описание товара

Промышленные разъёмы Amphenol серии MS изготавливаются по стандарту MIL-C-5015 и соответствуют требованиям JSS50812, предназначены для работы в суровых климатических условиях на транспорте, в судовом оборудовании и промышленных установках. Высокая герметичность обеспечивается конструкцией разъёма, а также применением герметизирующих прокладок и втулок. Корпус разъёма изготовлен из высокопрочного цинкового сплава с кадмиевым покрытием оливкового цвета. Одношпоночная поляризация корпуса позволяет избежать ошибки при подключении ответной части. Контакты из фосфористой бронзы с серебряным покрытием снижают потери при передаче питания и управляющих сигналов.
Круглые разъемы MS выдерживают высокие механические и вибрационные нагрузки, а также до 500 циклов соединения.

Характеристики

Производитель	Amphenol
Артикул товара	MS3102E-22-22P
Код	295-223
Разъём	MS
Тип контактов	вилка
Количество контактов	4
Способ монтажа	на блок
Материал контактов	латунь, покрытая серебром
Материал корпуса	цинковый сплав, покрытый никелем
Материал изолятора	неопрен UL94 V-0
Ресурс	500 циклов
Допустимые температуры	от -55 до 125 °C
Герметичность	IP67
Условный размер корпуса	22
Сочетание контактов	22
Патрубок	прямой
Сертификат (декларация)	https://pub.fsa.gov.ru/rds/declaration/view/21508654/common
Код ТН ВЭД	8536699008
Вес, кг	0.077
Тип соединения	резьбовое
Артикулы изделия	MS3102E2222P

Схема изделия

Тип разъема	A, дюймы	К, мм	L, мм	М, мм	N, мм	R, мм	S, мм
10SL	5/8-24 UNEF	1.98	30.18	13.89	15.87	18.25	25.68
12S	3/4-20 UNEF	1.98	30.18	14.28	17.46	20.64	28.04
12	3/4-20 UNEF	1.98	41.28	19.05	17.46	20.64	28.04
14S	7/8-20 UNEF	1.98	30.18	14.28	19.05	23.02	30.43
14	7/8-20 UNEF	1.98	41.28	19.05	19.05	23.02	30.43
16S	1-20 UNEF	1.98	30.18	14.28	22.22	24.61	32.82
16	1-20 UNEF	3.17	41.28	19.05	22.22	24.61	32.82
18	1 1/8-18 UNEF	3.17	49.28	19.05	25.40	26.99	35.08
20	1 1/4-18 UNEF	3.17	49.28	19.05	28.57	29.37	38.38
22	1 3/8-18 UNEF	3.17	49.28	19.05	31.75	31.75	41.55
24	1 1/2-18 UNEF	3.17	49.28	20.64	34.92	34.92	44.73
28	1 3/4-18 UNS	3.17	49.28	20.64	41.27	39.69	51.08
32	2-18 UNS	3.17	49.28	22.22	48.26	44.45	57.15
36	2 1/4-16 UN	3.17	49.28	22.22	53.97	49.21	63.78
40	2 1/2-16 UN	3.45	49.28	22.22	58.25	55.58	69.85
