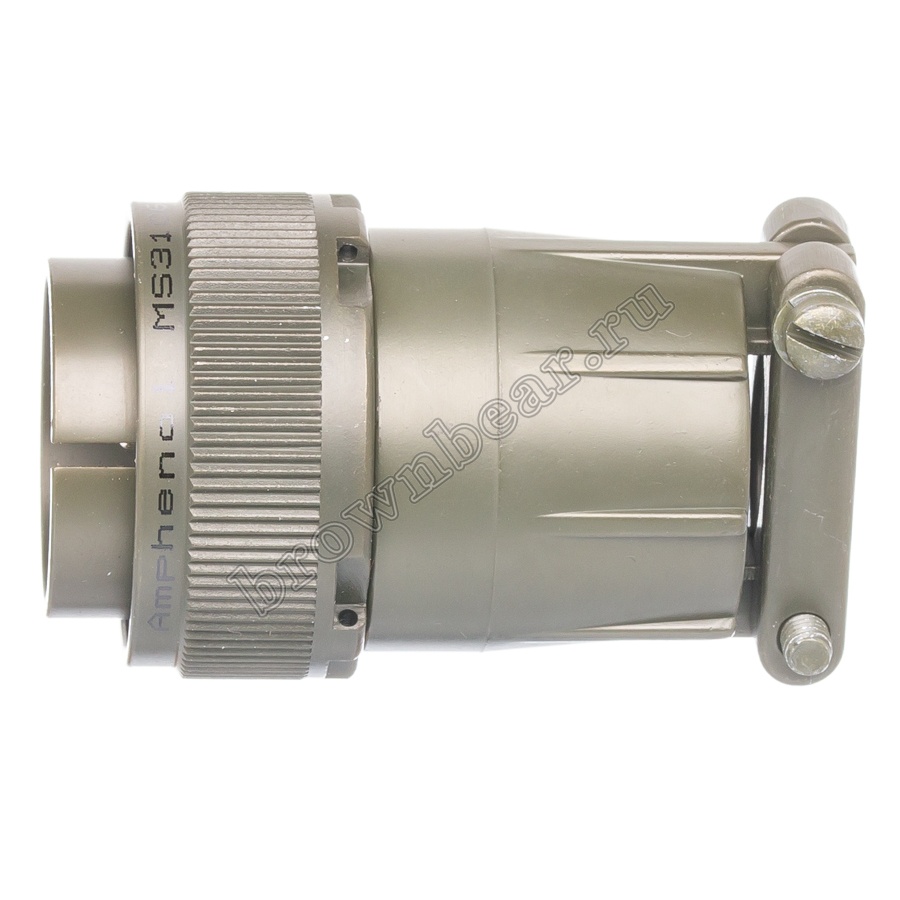

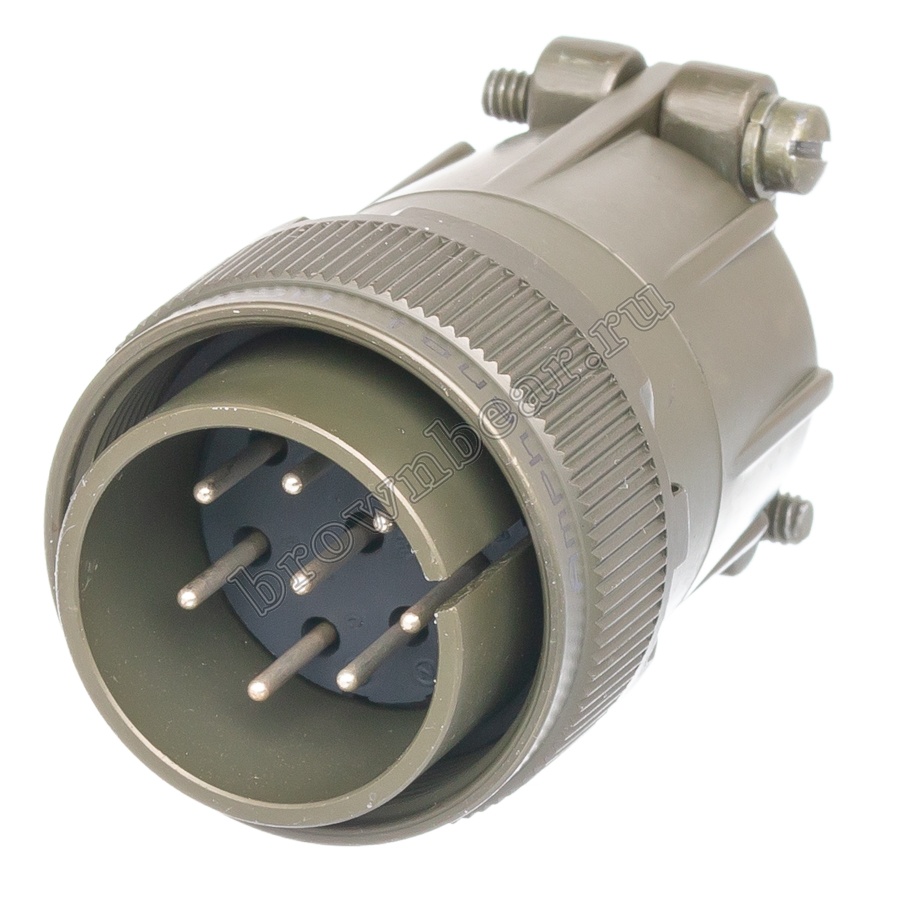

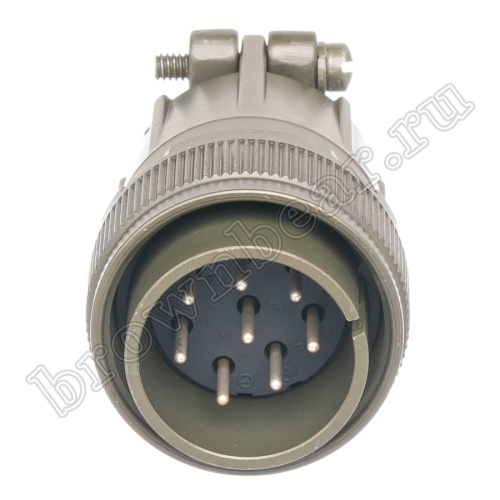

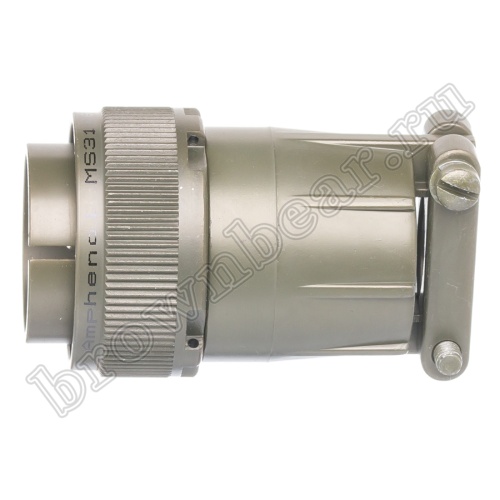

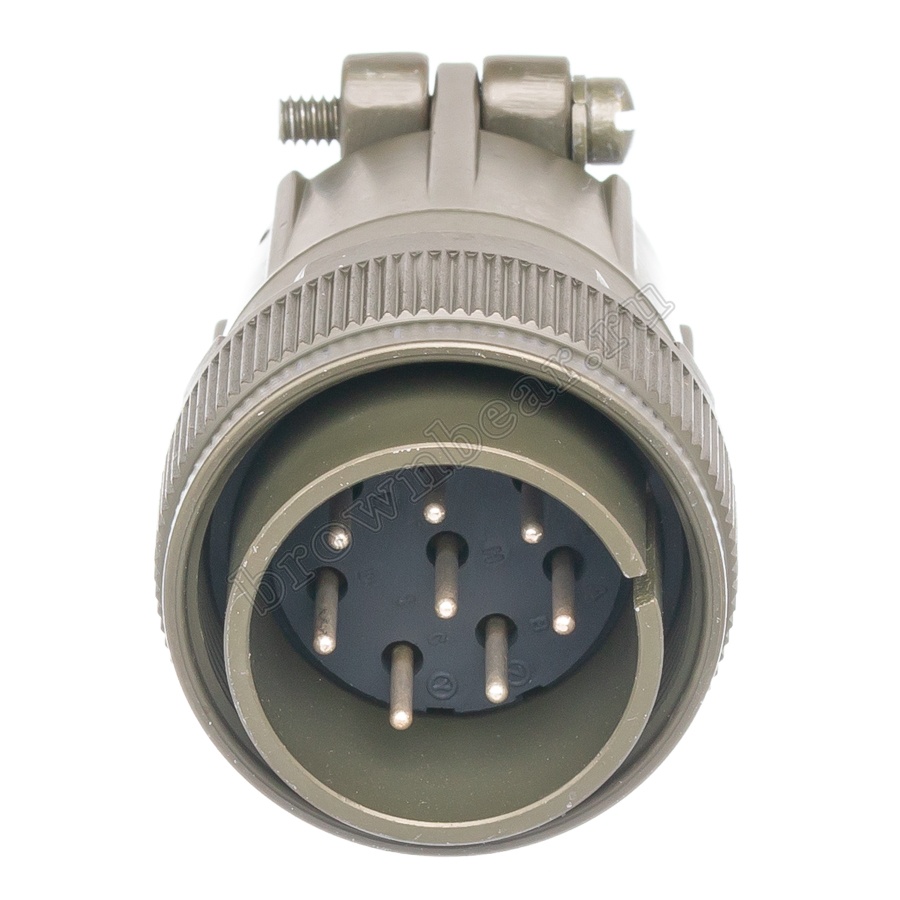

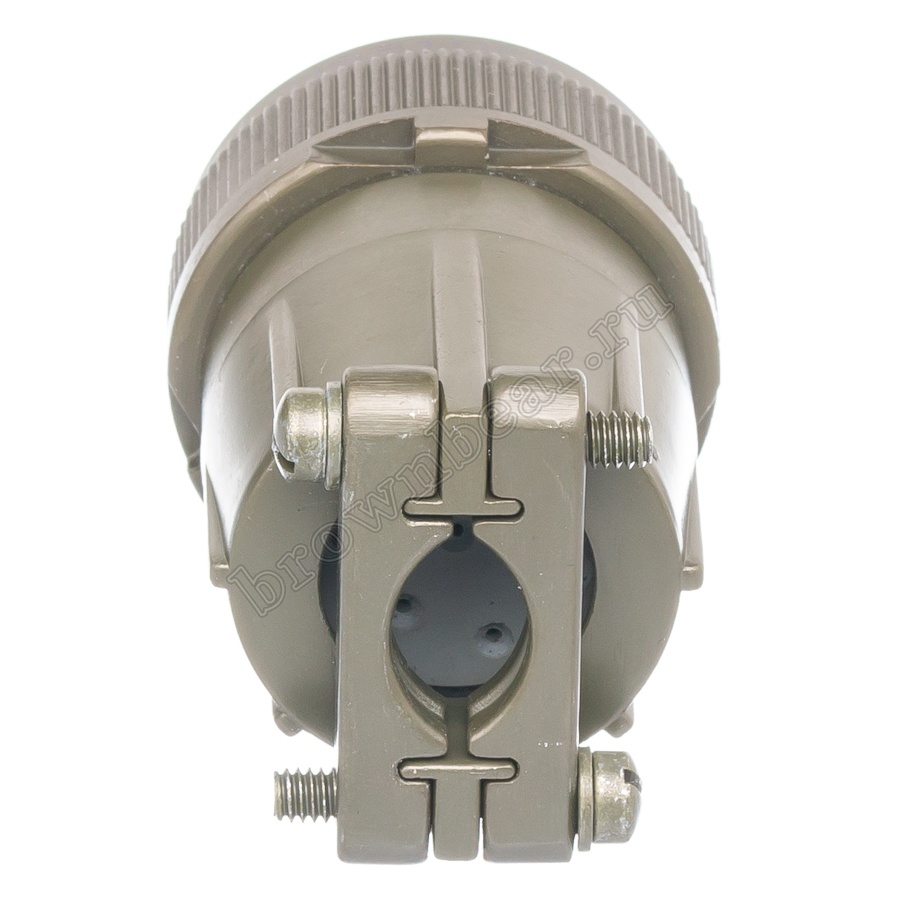

Разъём Amphenol серии MS, 8 контактов, вилка на кабель, тип 22, резьбовой MS3106E-22-18P купить в интернет магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто

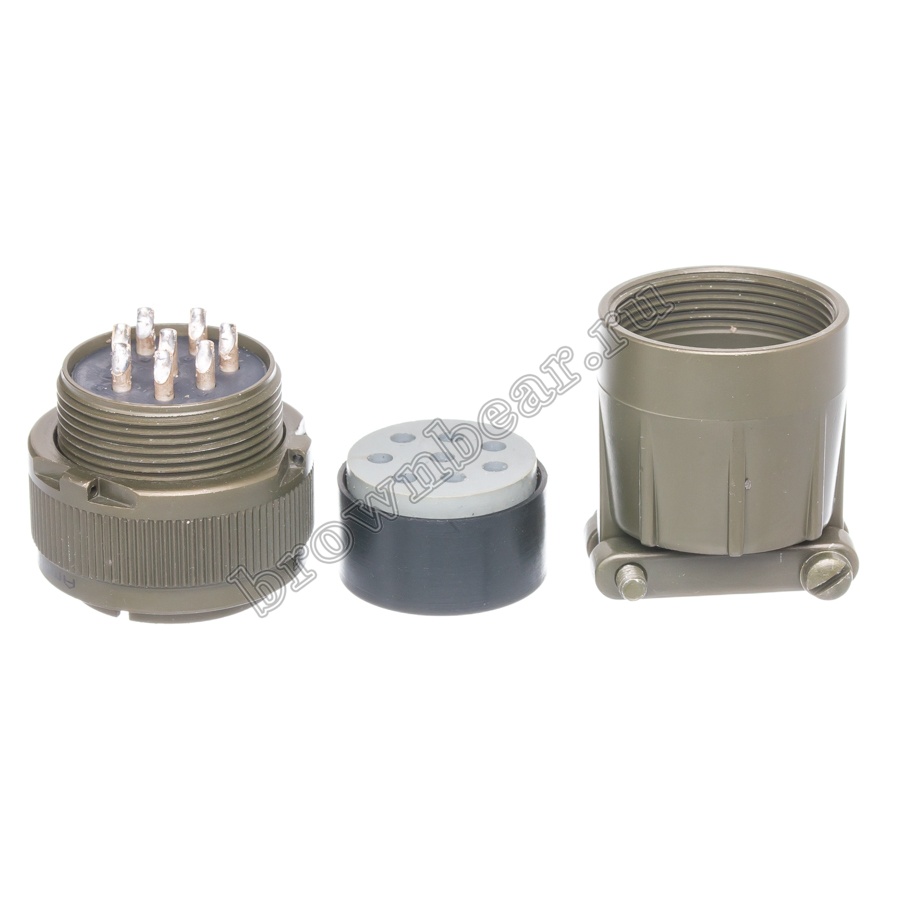

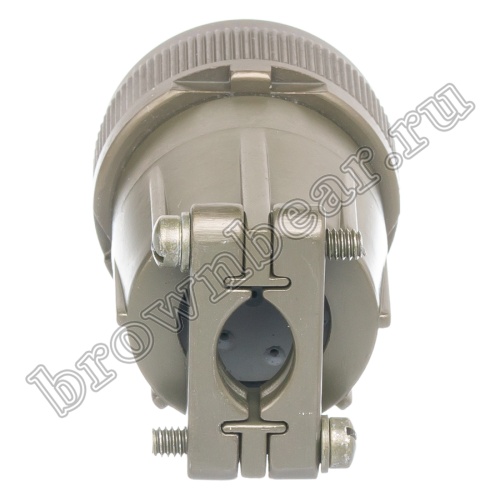

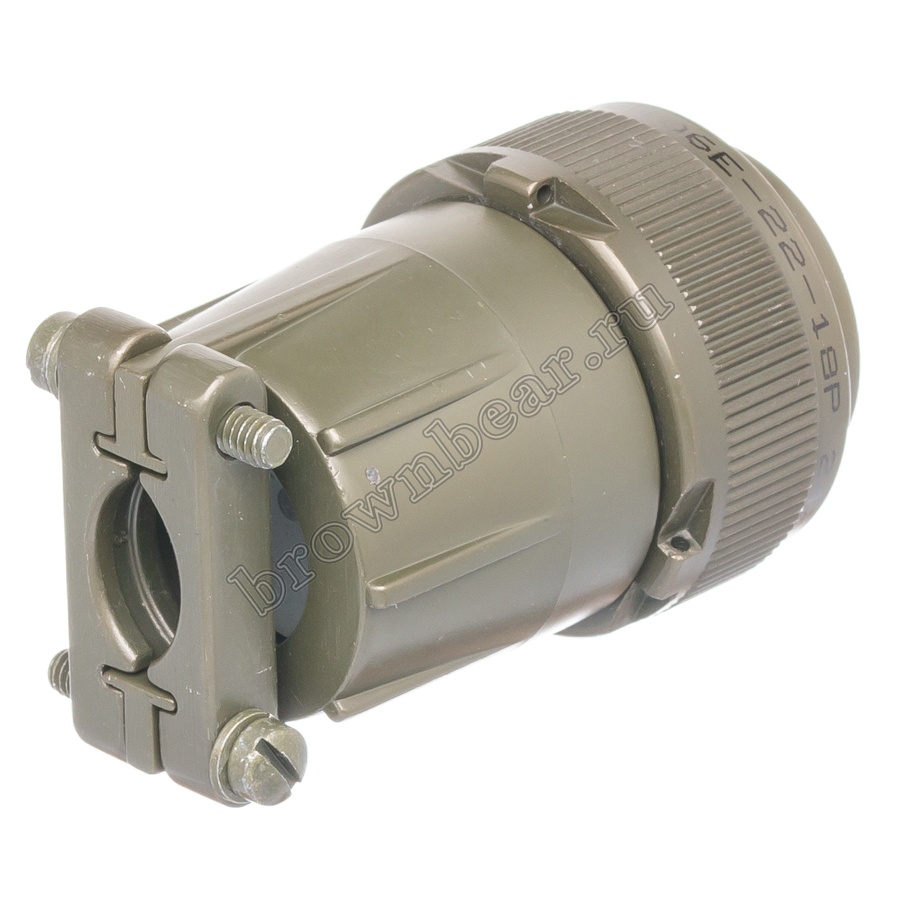

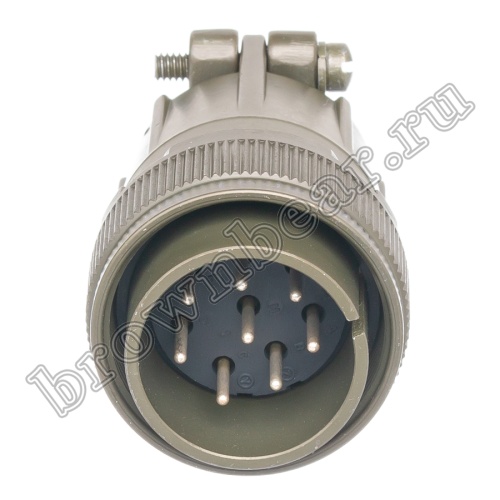

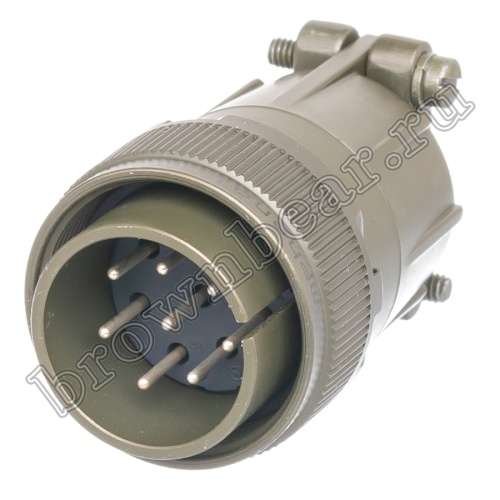

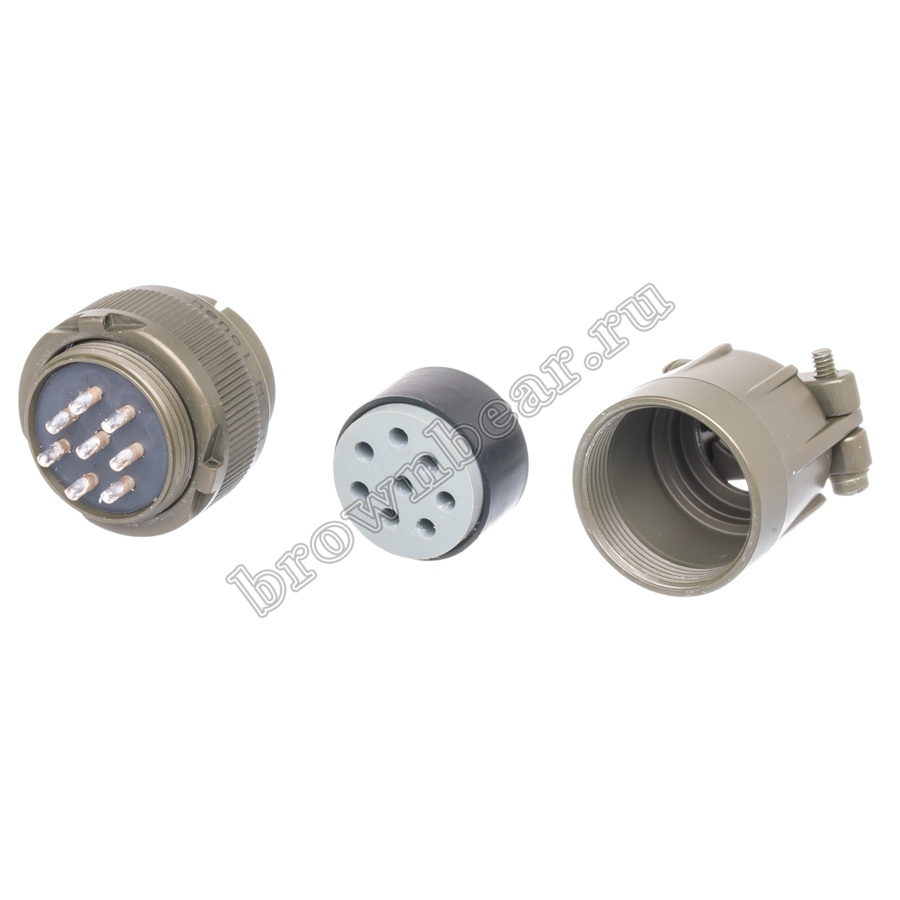

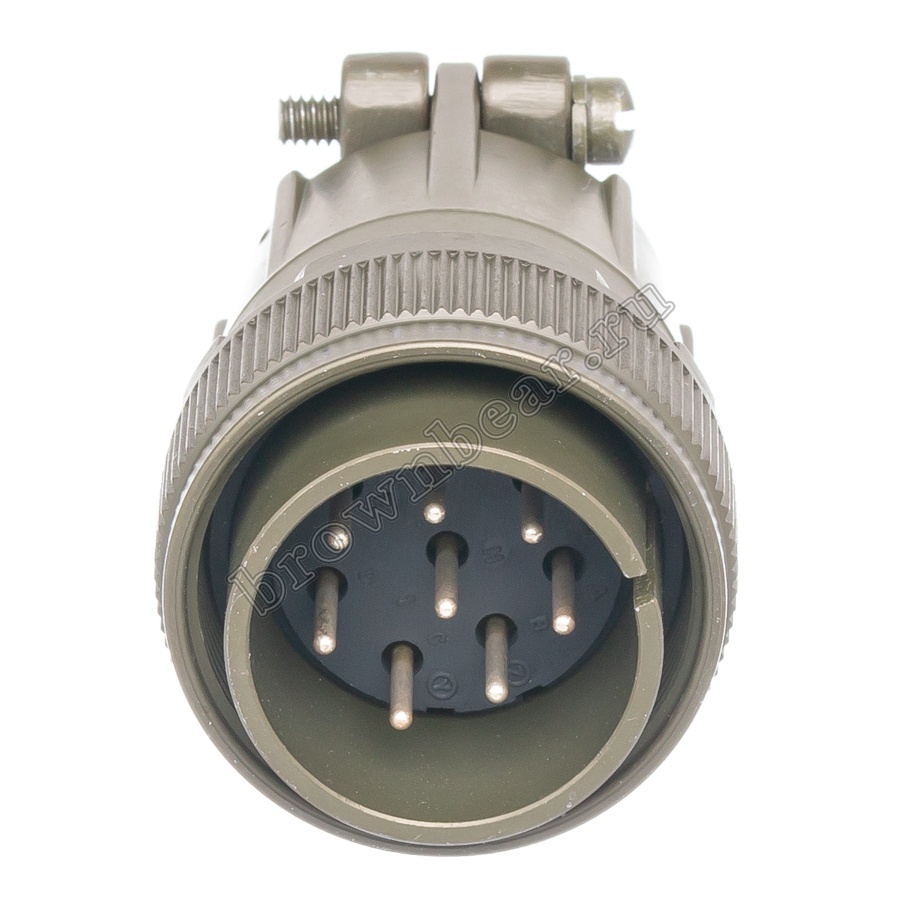

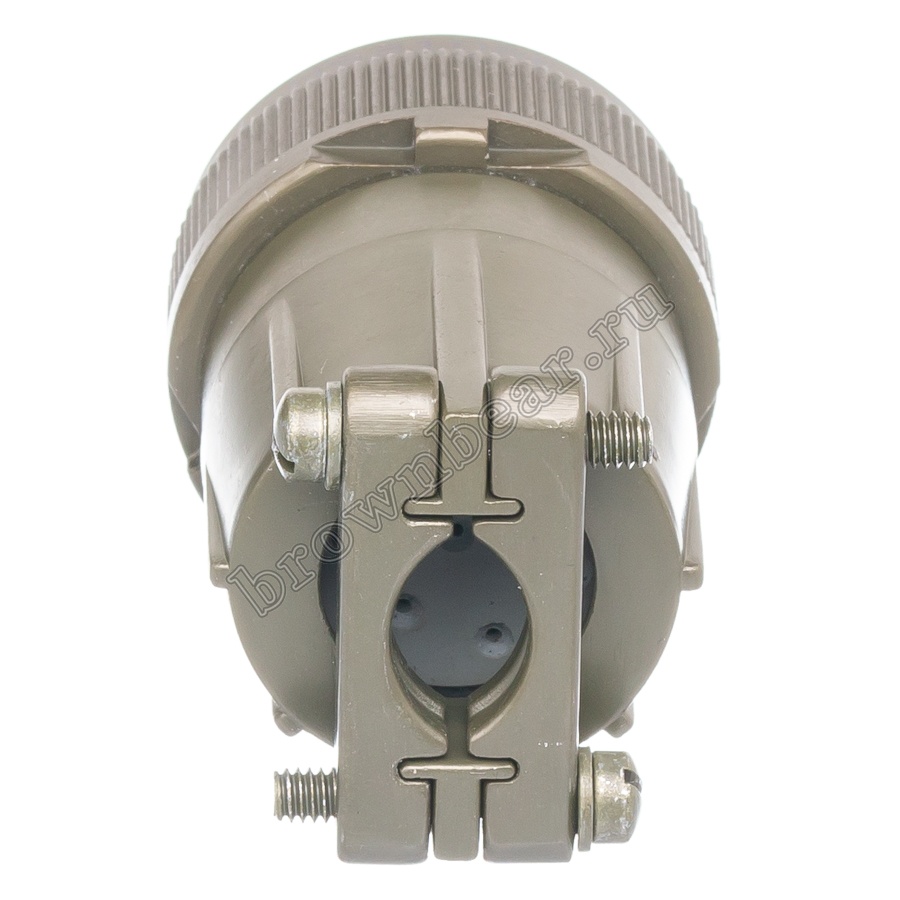

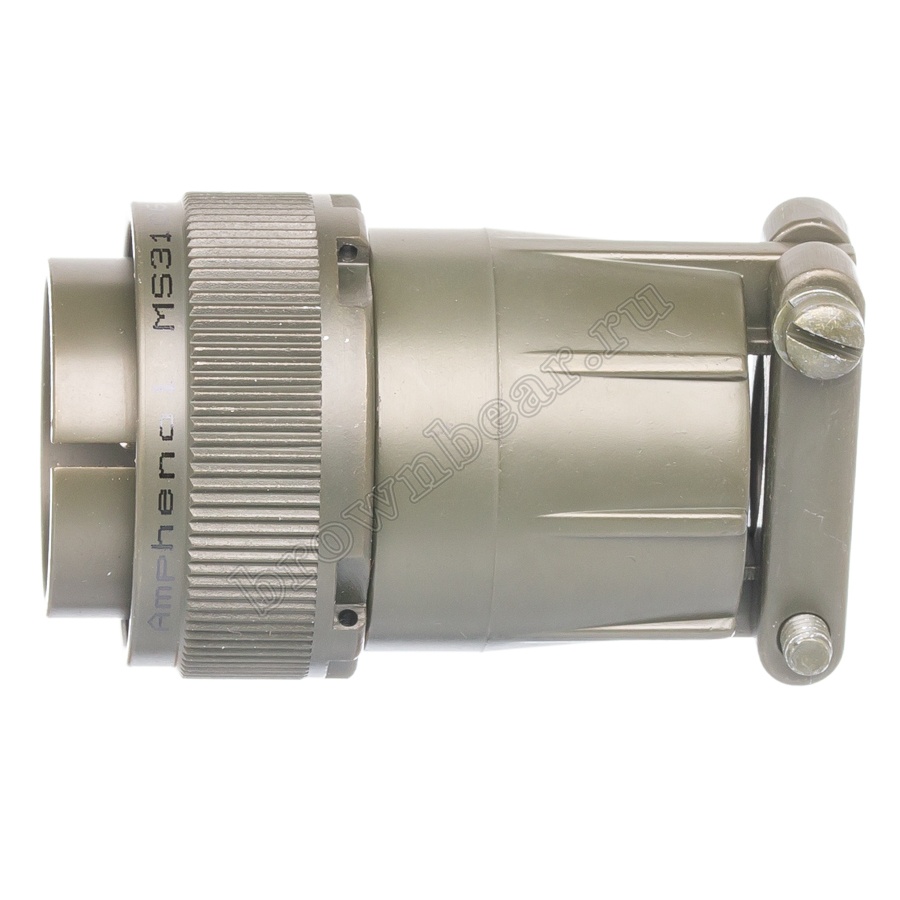

Разъём Amphenol серии MS, 8 контактов, вилка на кабель, тип 22, резьбовой MS3106E-22-18P
Разъём Amphenol серии MS, 8 контактов, вилка на кабель, тип 22, резьбовой MS3106E-22-18P фото 2
Разъём Amphenol серии MS, 8 контактов, вилка на кабель, тип 22, резьбовой MS3106E-22-18P фото 3
Разъём Amphenol серии MS, 8 контактов, вилка на кабель, тип 22, резьбовой MS3106E-22-18P фото 4
Разъём Amphenol серии MS, 8 контактов, вилка на кабель, тип 22, резьбовой MS3106E-22-18P фото 5
Разъём Amphenol серии MS, 8 контактов, вилка на кабель, тип 22, резьбовой MS3106E-22-18P фото 6
Разъём Amphenol серии MS, 8 контактов, вилка на кабель, тип 22, резьбовой MS3106E-22-18P фото 7
Добавить к сравнению Добавить в избранное
Amphenol
Характеристики:
Все характеристики
Артикул товара
MS3106E-22-18P
Код
295-080
Количество контактов
8
Материал контактов
латунь, покрытая серебром
Материал корпуса
алюминиевый сплав, кадмиевое покрытие
Материал изолятора
неопрен UL94 V-0
Тип соединения
резьбовое
Промышленный резьбовой разъём Амфенол стандарта MIL-C-5015: вилка 8 контактов для монтажа на кабель.

Описание товара

Промышленные разъёмы Amphenol серии MS изготавливаются по стандарту MIL-C-5015 и соответствуют требованиям JSS50812, предназначены для работы в суровых климатических условиях на транспорте, в судовом оборудовании и промышленных установках. Высокая герметичность обеспечивается конструкцией разъёма, а также применением герметизирующих прокладок и втулок. Корпус разъёма изготовлен из высокопрочного цинкового сплава с кадмиевым покрытием оливкового цвета. Одношпоночная поляризация корпуса позволяет избежать ошибки при подключении ответной части. Контакты из фосфористой бронзы с серебряным покрытием снижают потери при передаче питания и управляющих сигналов.
Круглые разъемы MS выдерживают высокие механические и вибрационные нагрузки, а также до 500 циклов соединения.

Характеристики

Файлы
Инструкция Загрузить
Инструкция
Производитель Amphenol
Артикул товара MS3106E-22-18P
Код 295-080
Разъём MS
Тип контактов вилка
Количество контактов 8
Способ монтажа на кабель
Материал контактов латунь, покрытая серебром
Материал корпуса алюминиевый сплав, кадмиевое покрытие
Материал изолятора неопрен UL94 V-0
Ресурс 500 циклов
Допустимые температуры от -55 до 125 °C
Герметичность IP67
Условный размер корпуса 22
Сочетание контактов 18
Патрубок прямой
Вес, кг 0.105
Тип соединения резьбовое
Артикулы изделия MS3106E2218P

Схема изделия

Тип разъема A, дюймы V, дюймы L (max), мм Q, мм N, мм
10SL 5/8-24 UNEF 5/8-24 NEF 54.07 19.05 21.97
12S 3/4-20 UNEF 11/16-24 NEF 54.07 19.84 21.97
12 3/4-20 UNEF 11/16-24 NEF 55.90 19.84 21.97
14S 7/8-20 UNEF 3/4-20 UNEF 55.90 22.22 25.15
14 7/8-20 UNEF 3/4-20 UNEF 64.41 22.22 25.15
16S 1-20 UNEF 7/8-20 UNEF 55.90 25.40 28.45
16 1-20 UNEF 7/8-20 UNEF 64.41 25.40 28.45
18 1 1/8-18 UNEF 1-20 UNEF 65.94 28.57 30.76
20 1 1/4-18 UNEF 1 1/8-18 NS 67.41 31.75 37.29
22 1 3/8-18 UNEF 1 1/4-18 NEF 67.41 34.92 37.29
24 1 1/2-18 UNEF 1 3/8-18 NEF 73.28 38.10 44.45
28 1 3/4-18 UNS 1 5/8-18 NEF 73.28 44.45 44.45
32 2-18 UNS 1 7/8-16UN 74.75 51.75 52.22
36 2 1/4-16 UN 2 1/16-16UN 74.75 57.15 57.15
40 2 1/2-16 UN 2 5/16-16 UN 86.0 63.50 67.10

Тип
разъема 		Количество
контактов 		Размер контактов Предельное
напряжение
Vac rms 		Действующее напряжение Ток
на контакт
0 4 8 12 16 V AC V DC
10S-2 1 - - - - 1 2000 700 500 1х13A
10SL-3 3 - - - - 3 2000 700 500 3х13A
10SL-4 2 - - - - 2 2000 700 500 2х13A
12S-3 2 - - - - 2 2000 700 500 2х13A
12S-4 1 - - - - 1 2000 700 500 1х13A
12-5 1 - - - 1 - 2800 1250 900 1х23A
14S-1 3 - - - - 3 2000 700 500 3х13A
14S-2 4 - - - - 4 1000 250 200 4х13A
14S-4 1 - - - - 1 2800 1250 900 1х13A
14S-5 5 - - - - 5 1000 250 200 5х13A
14S-6 6 - - - - 6 1000 250 200 6х13A
14S-7 3 - - - - 3 2000 700 500 3х13A
14S-9 2 - - - - 2 2000 700 500 2х13A
14S-10 4 - - - - 4 1000 250 200 4х13A
14S-12 3 - - - - 3 2000 700 500 3х13A
14-3 1 - - 1 - - 2000 700 500 1х46A
14S-A7 7 - - - - 7 2000 700 500 7х13A
16S-1 7 - - - - 7 2000 700 500 7х13A
16S-3 1 - - - - 1 4500 2450 1750 1х13A
16S-4 2 - - - - 2 2800 1250 900 2х13A
16S-5 3 - - - - 3 2000 700 500 3х13A
16S-6 3 - - - - 3 2000 700 500 3х13A
16S-8 5 - - - - 5 2000 700 500 5х13A
16-2 1 - - - 1 - 3500 1750 1250 1х23A
16-7 3 - - 1 - 2 2000 700 500 1х46A 2х13A
16-9 4 - - - 2 3 2000 700 500 2х23A 3х13A
16-10 3 - - - 3 - 2000 700 500 3х23A
16-11 2 - - - 2 - 2000 700 500 2х23A
16-12 1 - 1 - - - 2000 700 500 1х80A
16-13 2 - - - 2 - 2000 700 500 2х23A
18-1 10 - - - - 10 1000 250 200 10х13A
18-3 2 - - - 2 - 2800 1250 900 2х23A
18-4 4 - - - - 4 2800 1250 900 4х13A
18-5 3 - - - 2 1 2800 1250 900 2х23A 1х13A
18-06 6 - - - 4 2 2000 700 500 4х23A 2х13A
18-6 1 - 1 - - - 2800 1250 900 1х80A
18-7 1 - - 1 - - 4500 2450 1750 1х46A
18-8 8 - - - 1 7 2000 700 500 1х23A 7х13A
18-9 7 - - - 2 5 1000 250 200 2х23A 5х13A
18-10 4 - - - 4 - 2000 700 500 4х23A
18-11 5 - - - 5 - 2000 700 500 5х23A
18-12 6 - - - - 6 2000 700 500 6х13A
18-13 4 - - 1 3 - 2000 700 500 1х46A 3х23A
18-14 2 - 1 - - 1 2000 700 500 1х80A 1х13A
18-15 4 - - - 4 - 2000 700 500 4х23A
18-16 1 - - - 1 - 7000 4200 3000 1х23A
18-17 7 - - - 2 5 1000 250 200 2х23A 5х13A
18-19 10 - - - - 10 2000 700 500 10х13A
18-20 5 - - - - 5 2000 700 500 5х13A
18-22 3 - - - - 3 2800 1250 900 3х13A
18-24 10 - - - - 10 1000 250 200 10х13A
18-29 5 - - - - 5 2000 700 500 5х13A
18-30 5 - - - - 5 2000 700 500 5х13A
18-31 5 - - - - 5 2000 700 500 5х13A
20-2 1 1 - - - - 2800 1250 900 1х150A
20-3 3 - - - 3 - 2800 1250 900 3х23A
20-4 4 - - - 4 - 2800 1250 900 4х23A
20-6 3 - - - - 3 2800 1250 900 3х13A
20-7 8 - - - - 8 2000 700 500 8х13A
20-8 6 - - 2 - 4 1000 250 200 2х46A 4х13A
20-9 8 - - - 1 7 2000 700 500 1х23A 7х13A
20-A9 9 - - - 9 - 2000 700 500 9х23A
20-11 13 - - - - 13 1000 250 200 13х13A
20-12 2 - 1 - - 1 2000 700 500 1х80A 1х13A
20-14 5 - - 2 3 - 2000 700 500 2х46A 3х23A
20-15 7 - - - 7 - 2000 700 500 7х23A
20-16 9 - - - 2 7 2000 700 500 2х23A 7х13A
20-17 6 - - - 5 1 2000 700 500 5х23A 1х13A
20-18 9 - - - 3 6 2000 700 500 3х23A 6х13A
20-19 3 - - 3 - - 2000 700 500 3х46A
20-20 4 - 1 - 3 - 2000 700 500 1х80A 3х23A
20-21 9 - - - 1 8 2000 700 500 1х23A 8х13A
20-22 6 - - 3 - 3 2000 700 500 3х46A 3х13A
20-23 2 - - 2 - - 2000 700 500 2х46A
20-24 4 - - 2 - 2 2000 700 500 2х46A 2х13A
20-25 13 - - - - 13 1000 250 200 13х13A
20-27 14 - - - - 14 2000 700 500 14х13A
20-29 17 - - - - 17 2000 700 500 17х13A
20-30 13 - - - - 13 1000 250 200 13х13A
20-33 11 - - - - 11 2000 700 500 11х13A
20-A48 19 - - - - 19 2000 700 500 19х13A
22-1 2 - - 2 - - 2800 1250 900 2х46A
22-2 3 - - 3 - - 2800 1250 900 3х46A
22-4 4 - - 2 2 - 2000 700 500 2х46A 2х23A
22-5 6 - - - 2 4 2800 1250 900 2х23A 4х13A
22-6 3 - - 2 - 1 2800 1250 900 2х46A 1х13A
22-7 1 1 - - - - 3500 1750 1250 1х150A
22-8 2 - - - 2 - 3500 1750 1250 2х23A
22-9 3 - - - 3 - 3500 1750 1250 3х23A
22-10 4 - - - - 4 3500 1750 1250 4х13A
22-11 2 - - - - 2 4500 2450 1750 2х13A
22-12 5 - - 2 - 3 2800 1250 900 2х46A 3х13A
22-13 5 - - - 4 1 2000 700 500 4х23A 1х13A
22-14 19 - - - - 19 2000 700 500 19х13A
22-15 6 - - - 5 1 2000 700 500 5х23A 1х13A
22-16 9 - - - 3 6 2000 700 500 3х23A 6х13A
22-17 9 - - - 1 8 2000 700 500 1х23A 8х13A
22-18 8 - - - - 8 2000 700 500 8х13A
22-19 14 - - - - 14 2000 700 500 14х13A
22-20 9 - - - - 9 2000 700 500 9х13A
22-21 3 1 - - - 2 2000 700 500 1х150A 2х13A
22-22 4 - - 4 - - 2000 700 500 4х46A
22-23 8 - - - 8 - 2000 700 500 8х23A
22-24 6 - - - 2 4 2000 700 500 2х23A 4х13A
22-27 9 - - 1 - 8 2000 700 500 1х46A 8х13A
22-28 7 - - - 7 - 2000 700 500 7х23A
22-34 5 - - - 3 2 2800 1250 900 3х23A 2х13A
24-2 7 - - - 7 - 2800 1250 900 7х23A
24-3 7 - - - 2 5 2800 1250 900 2х23A 5х13A
24-4 1 1 - - - 3 2000 700 500 1х150A 3х13A
24-5 16 - - - - 16 2000 700 500 16х13A
24-6 8 - - - 8 - 2000 700 500 8х23A
24-06 6 - - 4 - 2 2000 700 500 4х46A 2х13A
24-7 16 - - - 2 14 2000 700 500 2х23A 14х13A
24-9 2 - 2 - - - 2000 700 500 2х80A
24-10 7 - - 7 - - 2000 700 500 7х46A
24-11 9 - - 3 6 - 2000 700 500 3х46A 6х23A
24-12 5 - 2 - - 3 2000 700 500 2х80A 3х13A
24-16 7 - - 1 3 3 2000 700 500 1х46A 3х23A 3х13A
24-17 5 - - - 2 3 2800 1250 900 2х23A 3х13A
24-20 11 - - - 2 9 2800 1250 900 2х23A 9х13A
24-21 10 - - 1 - 9 2800 1250 900 1х46A 9х13A
24-22 4 - - 4 - - 2800 1250 900 4х46A
24-27 7 - - - - 7 3500 1750 1250 7х13A
24-28 24 - - - - 24 1000 250 200 24х13A
28-1 9 - - 3 6 - 2000 700 500 3х46A 6х23A
28-2 14 - - - 2 12 2800 1250 900 2х23A 12х13A
28-3 3 - - 3 - - 3500 1750 1250 3х46A
28-4 9 - - - 2 7 2800 1250 900 2х23A 7х13A
28-5 5 - 2 - 1 2 2800 1250 900 2х80A 1х23A 2х13A
28-6 3 - 3 - - - 2800 1250 900 3х80A
28-7 2 - 2 - - - 2800 1250 900 2х80A
28-8 12 - - - 2 10 2000 700 500 2х23A 10х13A
28-9 12 - - - 6 6 2800 1250 900 6х23A 6х13A
28-09 9 - 4 - - 5 2000 700 500 4х80A 5х13A
28-10 7 - 2 2 3 - 2000 700 500 2х80A 2х46A 3х23A
28-11 22 - - - 4 18 2000 700 500 4х23A 18х13A
28-12 26 - - - - 26 2000 700 500 26х13A
28-13 26 - - - - 26 2000 700 500 26х13A
28-15 35 - - - - 35 2000 700 500 35х13A
28-16 20 - - - - 20 2000 700 500 20х13A
28-17 15 - - - - 15 2000 700 500 15х13A
28-18 12 - - - - 12 1000 250 200 12х13A
28-19 10 - - - 4 6 2000 700 500 4х23A 6х13A
28-20 14 - - - 10 4 2000 700 500 10х23A 4х13A
28-21 37 - - - - 37 2000 700 500 37х13A
28-22 6 - 3 - 3 - 2800 1250 900 3х80A 3х23A
28-51 12 - - - 12 - 2800 1250 900 12х23A
32-1 5 2 - - 3 - 2000 700 500 2х150A 3х23A
32-3 9 1 2 - 2 4 2800 1250 900 1х150A 2х80A 2х23A 4х13A
32-5 2 2 - - - - 2800 1250 900 2х150A
32-6 23 - 2 3 2 16 2000 700 500 2х80A 3х46A 2х23A 16х13A
32-7 35 - - - 7 28 1000 250 200 7х23A 28х13A
32-8 30 - - - 6 24 2000 700 500 6х23A 24х13A
32B-13 13 - - 13 - - 2800 1250 900 13х46A
32-17 4 - 4 - - - 2800 1250 900 4х80A
32-22 54 - - - - 54 2000 700 500 54х13A
36-1 22 - - - 4 18 2800 1250 900 4х23A 18х13A
36-3 6 3 - - 3 - 2800 1250 900 3х150A 3х23A
36-4 3 3 - - - - 2000 700 500 3х150A
36-5 4 4 - - - - 2000 700 500 4х150A
36-6 6 2 4 - - 2000 700 500 2х150A 4х80A х46A
36-7 47 - - - 7 40 2000 700 500 7х23A 40х13A
36-8 47 - - - 1 46 2000 700 500 1х23A 46х13A
36-9 31 - 1 2 14 14 2000 700 500 1х80A 2х46A 14х23A 14х13A
36-10 48 - - - - 48 2000 700 500 48х13A
36-11 48 - - - - 48 2000 700 500 48х13A
36-12 48 - - - - 48 2000 700 500 48х13A
36-13 17 - - - 2 15 2000 700 500 2х23A 15х13A
36-14 16 - - 5 5 6 2800 1250 900 5х46A 5х23A 6х13A
36-15 35 - - - - 35 2000 700 500 35х13A
36-16 47 - - - 7 40 2000 700 500 7х23A 40х13A
36-17 47 - - - 7 40 2000 700 500 7х23A 40х13A
36-18 31 - 1 2 14 14 2000 700 500 1х80A 2х46A 14х23A 14х13A
36-20 34 - - 2 2 30 2000 700 500 2х46A 2х23A 30х13A
36-46 27 - - - - 27 2000 700 500 27х13A
36-52 52 - - - - 52 2000 700 500 52х13A
40-56 85 - - - - 85 2000 700 500 85х13A
40-63 61 - - - - 61 2000 700 500 61х13A

Файлы

Инструкция [Файлы]
p25799.pdf Инструкция , 1.27 МБ
Схема изделия
d25799.png Схема изделия, 34.81 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
5 113 руб от 1 шт
4 891 руб от 10 шт
В наличии: 11 шт
В корзинуВ корзину
Самовывоз через 1-2 дня м. Калужская
Доставка от двух дней
Подробнее о доставке
Рассчитать доставку

Похожие товары

Всё оборудование сертифицировано
Всё оборудование сертифицировано
Доставка по всей России
Доставка по всей России
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Разъём Amphenol серии MS, 8 контактов, вилка на кабель, тип 22, резьбовой
Просмотренные товары
Купить в один клик
Заполните данные для заказа
Купить в один клик Купить в один клик
Запросить стоимость товара
Загрузка товара
Заполните данные для запроса цены
Запросить цену Запросить цену

О файлах «Cookie» и метрических системах

Мы используем файлы «Cookie» и метрические системы для сбора и анализа информации о производительности и использовании сайта, а также для улучшения и индивидуальной настройки предоставления информации. Нажимая кнопку «Принять» или продолжая пользоваться сайтом, вы соглашаетесь на обработку файлов «Cookie» и данных метрических систем.

Принять Подробнее
